4-layer board structure
| PCB board thickness: 0.6mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness: 0.5 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 2313 | 0.095mm | ||
| L2/L3 | Core board: | Copper content 1/1 | 0.3mm | |
| PP adhesive: | 2313 | 0.095mm | ||
| L4 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness: 0.6mm ± 0.1mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L3) | 50 | 5.34mil | / |
| 90 | 6mil | 10mil | ||
| 5.2mil | 6.3mil | |||
| 100 | 4.7mil | 9.8mil | ||
| 3.9mil | 5.6mil | |||
| L2/L3 | L2 refers to L1 & L3 L3 refers to L4 & L2 | 50 | 4mil | / |
| 90 | 4.5mil | 8.5mil | ||
| 3.9mil | 5.1mil | |||
| 100 | 3.7mil | 10.3mil | ||
| 3mil | 5.5mil | |||
| Impedance Calculation Parameters: A. PP Dielectric Constant (PP Type: 7628/1080/2313/2116, Dielectric Constant: 4.2) B. Board Dielectric Constant: 4.2 C. Solder Mask Thickness Parameters (Solder mask on substrate: 0.8mil, solder mask on copper foil: 0.6mil, Solder mask dielectric constant: 3.5) | ||||
| PCB board thickness: 0.8mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness: 0.5 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 7628 | 0.2mm | ||
| L2/L3 | Core board: | Copper content H/H | 0.3mm | |
| PP adhesive: | 7628 | 0.2mm | ||
| L4 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness: 0.8mm ± 0.1mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L3) | 50 | 13mil | / |
| 90 | 10mil | 6mil | ||
| 7.5mil | 4mil | |||
| 100 | 8mil | 6.5mil | ||
| 5.5mil | 4mil | |||
| L2/L3 | L2 refers to L1 & L3 L3 refers to L4 & L2 | 50 | 7.5mil | / |
| 90 | 6.8mil | 6.2mil | ||
| 5mil | 4mil | |||
| 100 | 5.8mil | 8.2mil | ||
| 4mil | 4.5mil | |||
| Impedance Calculation Parameters: A. PP Dielectric Constant (PP Type: 7628/1080/2313/2116, Dielectric Constant: 4.2) B. Board Dielectric Constant: 4.2 C. Solder Mask Thickness Parameters (Solder mask on substrate: 0.8mil, solder mask on copper foil: 0.6mil, Solder mask dielectric constant: 3.5) | ||||
| PCB board thickness: 1.0mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness: 0.5 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 7628 | 0.2mm | ||
| L2/L3 | Core board: | Copper content H/H | 0.5mm | |
| PP adhesive: | 7628 | 0.2mm | ||
| L4 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness: 1.0mm ± 0.1mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L3) | 50 | 13mil | / |
| 90 | 10mil | 6mil | ||
| 7.5mil | 4mil | |||
| 100 | 8mil | 6.5mil | ||
| 5.5mil | 4mil | |||
| L2/L3 | L2 refers to L1 & L3 L3 refers to L4 & L2 | 50 | 9mil | / |
| 90 | 7mil | 6mil | ||
| 5mil | 4mil | |||
| 100 | 6.3mil | 7.7mil | ||
| 4.1mil | 4.4mil | |||
| Impedance Calculation Parameters: A. PP Dielectric Constant (PP Type: 7628/1080/2313/2116, Dielectric Constant: 4.2) B. Board Dielectric Constant: 4.2 C. Solder Mask Thickness Parameters (Solder mask on substrate: 0.8mil, solder mask on copper foil: 0.6mil, Solder mask dielectric constant: 3.5) | ||||
| PCB board thickness: 1.2mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness: 0.5 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 7628 | 0.2mm | ||
| L2/L3 | Core board: | Copper content H/H | 0.7mm | |
| PP adhesive: | 7628 | 0.2mm | ||
| L4 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness: 1.2mm ± 0.1mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L3) | 50 | 13mil | / |
| 90 | 10mil | 6mil | ||
| 7.5mil | 4mil | |||
| 100 | 8mil | 6.5mil | ||
| 5.5mil | 4mil | |||
| L2/L3 | L2 refers to L1 & L3 L3 refers to L4 & L2 | 50 | 9.74mil | / |
| 90 | 7.2mil | 5.8mil | ||
| 5.2mil | 3.8mil | |||
| 100 | 6.3mil | 7.7mil | ||
| 4.1mil | 4.4mil | |||
| Impedance Calculation Parameters: A. PP Dielectric Constant (PP Type: 7628/1080/2313/2116, Dielectric Constant: 4.2) B. Board Dielectric Constant: 4.2 C. Solder Mask Thickness Parameters (Solder mask on substrate: 0.8mil, solder mask on copper foil: 0.6mil, Solder mask dielectric constant: 3.5) | ||||
| PCB board thickness: 1.6mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness: 0.5 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 7628 | 0.2mm | ||
| L2/L3 | Core board: | Copper content H/H | 1.1mm | |
| PP adhesive: | 7628 | 0.2mm | ||
| L4 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness:1.6MM/±10%mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L3) | 50 | 13mil | / |
| 90 | 10mil | 6mil | ||
| 7.5mil | 4mil | |||
| 100 | 8mil | 6.5mil | ||
| 5.5mil | 4mil | |||
| L2/L3 | L2 refers to L1 & L3 L3 refers to L4 & L2 | 50 | 10.5mil | / |
| 90 | 7.2mil | 5.8mil | ||
| 5.2mil | 3.8mil | |||
| 100 | 6.3mil | 7.7mil | ||
| 4.2mil | 4.3mil | |||
| Impedance Calculation Parameters: A. PP Dielectric Constant (PP Type: 7628/1080/2313/2116, Dielectric Constant: 4.2) B. Board Dielectric Constant: 4.2 C. Solder Mask Thickness Parameters (Solder mask on substrate: 0.8mil, solder mask on copper foil: 0.6mil, Solder mask dielectric constant: 3.5) | ||||
| PCB board thickness:2.0mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness: 0.5 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 7628 | 0.2mm | ||
| L2/L3 | Core board: | Copper content H/H | 1.5mm | |
| PP adhesive: | 7628 | 0.2mm | ||
| L4 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness:2.0MM/±0.20mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L3) | 50 | 13mil | / |
| 90 | 10mil | 6mil | ||
| 7.5mil | 4mil | |||
| 100 | 8mil | 6.5mil | ||
| 5.5mil | 4mil | |||
| L2/L3 | L2 refers to L1 & L3 L3 refers to L4 & L2 | 50 | 10.5mil | / |
| 90 | 7.2mil | 5.8mil | ||
| 5.2mil | 3.8mil | |||
| 100 | 6.3mil | 7.7mil | ||
| 4.2mil | 4.3mil | |||
| Impedance Calculation Parameters: A. PP Dielectric Constant (PP Type: 7628/1080/2313/2116, Dielectric Constant: 4.2) B. Board Dielectric Constant: 4.2 C. Solder Mask Thickness Parameters (Solder mask on substrate: 0.8mil, solder mask on copper foil: 0.6mil, Solder mask dielectric constant: 3.5) | ||||
| PCB board thickness: 0.6mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness: 1 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 2116 | 0.125mm | ||
| L2/L3 | Core board: | Copper content 1/1 | 0.3mm | |
| PP adhesive: | 2116 | 0.125mm | ||
| L4 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness: 1.6mm ± 10%mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L3) | 50 | 7.55mil | / |
| 90 | 7.5mil | 8.5mil | ||
| 6.3mil | 5.2mil | |||
| 100 | 6mil | 8.5mil | ||
| 4.6mil | 4.9mil | |||
| L2/L3 | L2 refers to L1 & L3 L3 refers to L4 & L2 | 50 | 4mil | / |
| 90 | 4.5mil | 8.5mil | ||
| 3.5mil | 5.5mil | |||
| 100 | 3.5mil | 10.5mil | ||
| Impedance Calculation Parameters: A. PP Dielectric Constant (PP Type: 7628/1080/2313/2116, Dielectric Constant: 4.2) B. Board Dielectric Constant: 4.2 C. Solder Mask Thickness Parameters (Solder mask on substrate: 0.8mil, solder mask on copper foil: 0.6mil, Solder mask dielectric constant: 3.5) | ||||
| PCB board thickness: 0.8mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness: 1 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 7628 | 0.2mm | ||
| L2/L3 | Core board: | Copper content 1/1 | 0.3mm | |
| PP adhesive: | 7628 | 0.2mm | ||
| L4 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness: 0.8mm/±0.1mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L3) | 50 | 13mil | / |
| 90 | 10mil | 6mil | ||
| 7.5mil | 4mil | |||
| 100 | 8mil | 6.5mil | ||
| 5.5mil | 4mil | |||
| L2/L3 | L2 refers to L1 & L3 L3 refers to L4 & L2 | 50 | 6mil | / |
| 90 | 5.6mil | 7.4mil | ||
| 4.2mil | 4.8mil | |||
| 100 | 4.8mil | 9.2mil | ||
| 3.2mil | 5.3mil | |||
| Impedance Calculation Parameters: A. PP Dielectric Constant (PP Type: 7628/1080/2313/2116, Dielectric Constant: 4.2) B. Board Dielectric Constant: 4.2 C. Solder Mask Thickness Parameters (Solder mask on substrate: 0.8mil, solder mask on copper foil: 0.6mil, Solder mask dielectric constant: 3.5) | ||||
| PCB board thickness: 1.0mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness: 1 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 7628 | 0.2mm | ||
| L2/L3 | Core board: | Copper content 1/1 | 0.5mm | |
| PP adhesive: | 7628 | 0.2mm | ||
| L4 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness: 1.0mm/±0.1mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L3) | 50 | 13mil | / |
| 90 | 10mil | 6mil | ||
| 7.5mil | 4mil | |||
| 100 | 8mil | 6.5mil | ||
| 5.5mil | 4mil | |||
| L2/L3 | L2 refers to L1 & L3 L3 refers to L4 & L2 | 50 | 8mil | / |
| 90 | 6.2mil | 6.8mil | ||
| 4.4mil | 4.6mil | |||
| 100 | 5.3mil | 8.7mil | ||
| 3.3mil | 5.2mil | |||
| Impedance Calculation Parameters: A. PP Dielectric Constant (PP Type: 7628/1080/2313/2116, Dielectric Constant: 4.2) B. Board Dielectric Constant: 4.2 C. Solder Mask Thickness Parameters (Solder mask on substrate: 0.8mil, solder mask on copper foil: 0.6mil, Solder mask dielectric constant: 3.5) | ||||
| PCB board thickness: 1.2mm | ||||
| Outer copper thickness: 1oz Inner copper thickness: 1oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 7628 | 0.2mm | ||
| L2/L3 | Core board: | Copper content 1/1 | 0.7mm | |
| PP adhesive: | 7628 | 0.2mm | ||
| L4 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness: 1.2MM/± 0.1mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP Reference L2 BOTTOM Reference L3 | 50 | 13mil | / |
| 90 | 10mil | 6mil | ||
| 7.5mil | 4mil | |||
| 100 | 8mil | 6.5mil | ||
| 5.5mil | 4mil | |||
| L2/L3 | L2 reference L1&L3 L3 reference L4&L2 | 50 | 8.9mil | / |
| 90 | 6.2mil | 6.8mil | ||
| 4.4mil | 4.6mil | |||
| 100 | 5.4mil | 8.6mil | ||
| 3.4mil | 5.1mil | |||
| Impedance calculation parameters A. PP dielectric constant (PP model: 7628/1080/2313/216, dielectric constant: 4.2) B. Dielectric constant of the board: 4.2 C. Solder mask thickness parameters (solder mask on substrate: 0.8mil, solder mask on copper foil surface: 0.6mil, solder mask dielectric constant: 3.5) | ||||
| PCB board thickness: 1.6mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness: 1 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 7628 | 0.2mm | ||
| L2/L3 | Core board: | Copper content 1/1 | 1.1mm | |
| PP adhesive: | 7628 | 0.2mm | ||
| L4 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness: 1.6mm ± 10%mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L3) | 50 | 13mil | / |
| 90 | 10mil | 6mil | ||
| 7.5mil | 4mil | |||
| 100 | 8mil | 6.5mil | ||
| 5.5mil | 4mil | |||
| L2/L3 | L2 refers to L1 & L3 L3 refers to L4 & L2 | 50 | 10.3mil | / |
| 90 | 6.2mil | 6.8mil | ||
| 4.4mil | 4.6mil | |||
| 100 | 5.4mil | 8.6mil | ||
| 3.4mil | 5.1mil | |||
| Impedance Calculation Parameters: A. PP Dielectric Constant (PP Type: 7628/1080/2313/2116, Dielectric Constant: 4.2) B. Board Dielectric Constant: 4.2 C. Solder Mask Thickness Parameters (Solder mask on substrate: 0.8mil, solder mask on copper foil: 0.6mil, Solder mask dielectric constant: 3.5) | ||||
| PCB board thickness: 2.0mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness: 1 oz | ||||
| L1 |
| Copper thickness: | H | 0.0175mm |
| PP adhesive: | 7628 | 0.2mm | ||
| L2/L3 | Core board: | Copper content 1/1 | 1.5mm | |
| PP adhesive: | 7628 | 0.2mm | ||
| L4 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness: 2.0mm/±0.20mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L3) | 50 | 13mil | / |
| 90 | 10mil | 6mil | ||
| 7.5mil | 4mil | |||
| 100 | 8mil | 6.5mil | ||
| 5.5mil | 4mil | |||
| L2/L3 | L2 refers to L1 & L3 L3 refers to L4 & L2 | 50 | 9.5mil | / |
| 90 | 6.2mil | 6.8mil | ||
| 4.4mil | 4.6mil | |||
| 100 | 5.4mil | 8.6mil | ||
| 3.4mil | 5.1mil | |||
| Impedance Calculation Parameters: A. PP Dielectric Constant (PP Type: 7628/1080/2313/2116, Dielectric Constant: 4.2) B. Board Dielectric Constant: 4.2 C. Solder Mask Thickness Parameters (Solder mask on substrate: 0.8mil, solder mask on copper foil: 0.6mil, Solder mask dielectric constant: 3.5) | ||||
6-layer board structure
| PCB board thickness:1.0mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness:1 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 2116 | 0.125mm | ||
| L2/L3 | Core board: | Copper content 1/1 | 0.2mm | |

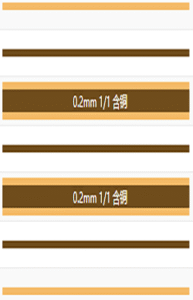

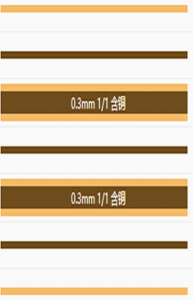

| PP adhesive: | 2116*2 | 0.25mm | ||
| L4/L5 | Core board: | Copper content 1/1 | 0.2mm | |
| PP adhesive: | 2116 | 0.125mm | ||
| L6 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness: 1.0MM/± 10% mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L5) | 50 | 7.5mil | / |
| 90 | 5.6mil | 4.4mil | ||
| 7.5mil | 8.5mil | |||
| 100 | 4mil | 4mil | ||
| 4.8mil | 5.2mil | |||
| L3/L4 | L3 refers to L2 & L5 L4 refers to L2 & L5 | 50 | 5.5mil | / |
| 90 | 5.5mil | 8.5mil | ||
| 4mil | 5mil | |||
| 100 | 3.2mil | 5.8mil | ||
| 4.5mil | 10.5mil | |||
| Impedance calculation parameters A. PP dielectric constant (PP model: 7628/1080/2313/216, dielectric constant: 4.2) B. Dielectric constant of the board: 4.2 C. Solder mask thickness parameters (solder mask on substrate: 0.8mil, solder mask on copper foil surface: 0.6mil, solder mask dielectric constant: 3.5) | ||||
| PCB board thickness:1.2mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness:1 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 2116 | 0.125mm | ||
| L2/L3 | Core board: | Copper content 1/1 | 0.3mm | |
| PP adhesive: | 2116*2 | 0.25mm | ||
| L4/L5 | Core board: | Copper content 1/1 | 0.3mm | |
| PP adhesive: | 2116 | 0.125mm | ||
| L6 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness: 1.2MM/± 10% mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L5) | 50 | 7.5mil | / |
| 90 | 5.7mil | 4.3mil | ||
| 7.5mil | 8.5mil | |||
| 100 | 4mil | 4mil | ||
| 4.7mil | 5.3mil | |||
| L3/L4 | L3 refers to L2 & L5 L4 refers to L2 & L5 | 50 | 10mil | / |
| 90 | 7mil | 7mil | ||
| 4.5mil | 4.5mil | |||
| 100 | 3.7mil | 5.3mil | ||
| 6.2mil | 8.8mil | |||
| Impedance calculation parameters A. PP dielectric constant (PP model: 7628/1080/2313/216, dielectric constant: 4.2) B. Dielectric constant of the board: 4.2 C. Solder mask thickness parameters (solder mask on substrate: 0.8mil, solder mask on copper foil surface: 0.6mil, solder mask dielectric constant: 3.5) | ||||
| PCB board thickness:1.6mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness:1 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 2116 | 0.125mm | ||
| L2/L3 | Core board: | Copper content 1/1 | 0.5mm | |
| PP adhesive: | 2116*2 | 0.25mm | ||
| L4/L5 | Core board: | Copper content 1/1 | 0.5mm | |
| PP adhesive: | 2116 | 0.125mm | ||
| L6 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness: 1.6MM/± 10% mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L5) | 50 | 7.5mil | / |
| 90 | 5.6mil | 4.4mil | ||
| 7.5mil | 8.5mil | |||
| 100 | 4mil | 4mil | ||
| 4.8mil | 5.2mil | |||
| L3/L4 | L3 refers to L2 & L5 L4 refers to L2 & L5 | 50 | 18mil | / |
| 90 | 7.9mil | 6.1mil | ||
| 4.8mil | 4.2mil | |||
| 100 | 4mil | 5mil | ||
| 7.2mil | 7.8mil | |||
| Impedance calculation parameters A. PP dielectric constant (PP model: 7628/1080/2313/216, dielectric constant: 4.2) B. Dielectric constant of the board: 4.2 C. Solder mask thickness parameters (solder mask on substrate: 0.8mil, solder mask on copper foil surface: 0.6mil, solder mask dielectric constant: 3.5) | ||||

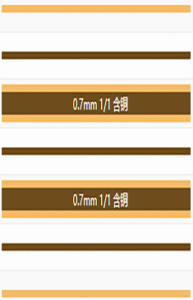

| PCB board thickness:2.0mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness:1 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 2116 | 0.125mm | ||
| L2/L3 | Core board: | Copper content 1/1 | 0.7mm | |
| PP adhesive: | 2116*2 | 0.25mm | ||
| L4/L5 | Core board: | Copper content 1/1 | 0.7mm | |
| PP adhesive: | 2116 | 0.125mm | ||
| L6 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness:2.0MM/±10%mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP (Refer to L2) BOTTOM (Refer to L5) | 50 | 7.5mil | / |
| 90 | 5.6mil | 4.4mil | ||
| 7.5mil | 8.5mil | |||
| 100 | 4mil | 4mil | ||
| 4.8mil | 5.2mil | |||
| L3/L4 | L3 refers to L2 & L5 L4 refers to L2 & L5 | 50 | 25mil | / |
| 90 | 8.1mil | 5.9mil | ||
| 6.2mil | 4.8mil | |||
| 100 | 7.2mil | 7.3mil | ||
| 3.8mil | 4.7mil | |||
| Impedance calculation parameters A. PP dielectric constant (PP model: 7628/1080/2313/216, dielectric constant: 4.2) B. Dielectric constant of the board: 4.2 C. Solder mask thickness parameters (solder mask on substrate: 0.8mil, solder mask on copper foil surface: 0.6mil, solder mask dielectric constant: 3.5) | ||||
8-layer board structure

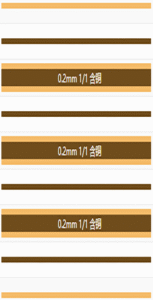

| PCB board thickness:1.2mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness:1 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 2116 | 0.125mm | ||
| L2/L3 | Core board: | Copper content | 0.2mm | |
| PP adhesive: | 1080*2 | 0.16mm | ||
| L4/L5 | Core board: | Copper content | 0.2mm | |
| PP adhesive: | 1080*2 | 0.16mm | ||
| L6/L7 | Core board: | Copper content | 0.2mm | |
| PP adhesive: | 2116 | 0.125mm | ||
| L8 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness:1.2MM/±0.10mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP Reference L2 BOTTOM Reference L7 | 50 | 7.5mil | / |
| 90 | 5.7mil | 4.3mil | ||
| 7.5mil | 8.5mil | |||
| 100 | 4mil | 4mil | ||
| 4.8mil | 5.2mil | |||
| L3/L6 | L3 reference L2&L4 L6 reference L5&L7 | 50 | 3.46mil | / |
| 90 | 3.3mil | 5.7mil | ||
| 4mil | 8mil | |||
| 100 | 3.2mil | 10.8mil | ||
| 3mil | 9mil | |||
| Impedance calculation parameters A. PP dielectric constant (PP model: 7628/1080/2313/216, dielectric constant: 4.2) B. Dielectric constant of the board: 4.2 C. Solder mask thickness parameters (solder mask on substrate: 0.8mil, solder mask on copper foil surface: 0.6mil, solder mask dielectric constant: 3.5) | ||||

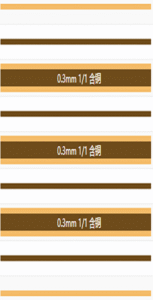

| PCB board thickness:1.6mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness:1 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 2116 | 0.125mm | ||
| L2/L3 | Core board: | Copper content | 0.3mm | |
| PP adhesive: | 2116+1080 | 0.2mm | ||
| L4/L5 | Core board: | Copper content | 0.3mm | |
| PP adhesive: | 2116+1080 | 0.2mm | ||
| L6/L7 | Core board: | Copper content | 0.3mm | |
| PP adhesive: | 2116 | 0.125mm | ||
| L8 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness:1.6MM/±0.10mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP Reference L2 BOTTOM Reference L7 | 50 | 7.5mil | / |
| 90 | 5.7mil | 4.3mil | ||
| 7.5mil | 8.5mil | |||
| 100 | 4mil | 4mil | ||
| 4.8mil | 5.2mil | |||
| L3/L6 | L3 reference L2&L4 L6 reference L5&L7 | 50 | 5.83mil | / |
| 90 | 4.1mil | 4.9mil | ||
| 5.3mil | 6.7mil | |||
| 100 | 3.4mil | 5.8mil | ||
| 3.7mil | 6.4mil | |||
| Impedance calculation parameters A. PP dielectric constant (PP model: 7628/1080/2313/216, dielectric constant: 4.2) B. Dielectric constant of the board: 4.2 C. Solder mask thickness parameters (solder mask on substrate: 0.8mil, solder mask on copper foil surface: 0.6mil, solder mask dielectric constant: 3.5) | ||||
| PCB board thickness:2.0mm | ||||
| Outer copper layer thickness: 1 oz Inner copper layer thickness:1 oz | ||||
| L1 | ![]() | Copper thickness: | H | 0.0175mm |
| PP adhesive: | 2116 | 0.125mm | ||
| L2/L3 | Core board: | Copper content | 0.4mm | |
| PP adhesive: | 2116*2 | 0.25mm | ||
| L4/L5 | Core board: | Copper content | 0.4mm | |
| PP adhesive: | 2116*2 | 0.25mm | ||
| L6/L7 | Core board: | Copper content | 0.4mm | |
| PP adhesive: | 2116 | 0.125mm | ||
| L8 | Copper thickness: | H | 0.0175mm | |
| Finished product thickness:2.0MM/±0.10mm | ||||
| Recommended impedance linewidth | ||||
| Impedance layer | Reference layer | OHM | Line width mil | Line spacing mil |
| TOP/BOTTOM | TOP Reference L2 BOTTOM Reference L7 | 50 | 7.55mil | / |
| 90 | 5.7mil | 4.3mil | ||
| 7.5mil | 8.5mil | |||
| 100 | 4mil | 4mil | ||
| 4.8mil | 5.2mil | |||
| L3/L6 | L3 reference L2&L4 L6 reference L5&L7 | 50 | 8.5mil | / |
| 90 | 4.7mil | 4.8mil | ||
| 5.9mil | 6.1mil | |||
| 100 | 3.2mil | 4.8mil | ||
| 4.1mil | 5.9mil | |||
| Impedance calculation parameters A. PP dielectric constant (PP model: 7628/1080/2313/216, dielectric constant: 4.2) B. Dielectric constant of the board: 4.2 C. Solder mask thickness parameters (solder mask on substrate: 0.8mil, solder mask on copper foil surface: 0.6mil, solder mask dielectric constant: 3.5) | ||||
